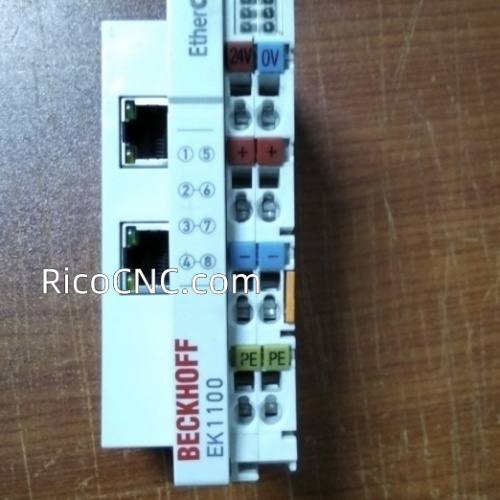

Beckhoff EK1100 Acoplador EK1100 Terminales EtherCAT

El acoplador Beckhoff EK1100, Terminales EtherCAT EK1100, es el enlace entre el protocolo EtherCAT a nivel de bus de campo y los terminales EtherCAT. El acoplador convierte los telegramas que pasan de Ethernet 100BASE-TX a la representación de señal E-bus. Características del acoplador EtherCAT EK1100:

Tecnología de conexión: 2 conectores RJ45

Longitudes de conexión: hasta 100 m

Número de terminales EtherCAT en el sistema: hasta 65.535

Especificaciones del acoplador Beckhoff EK1100:

Tarea dentro del sistema EtherCAT: acoplamiento de terminales EtherCAT (ELxxxx) a redes EtherCAT 100BASE-TX

Medio de transmisión: cable Ethernet/EtherCAT (mín. Cat. 5), apantallado

Distancia entre estaciones: máx. 100 m (100BASE-TX)

Número de terminales EtherCAT: hasta 65.534

Protocolo: EtherCAT

Retardo: aprox. 1 µs

Velocidad de transferencia de datos: 100 Mbit/s

Interfaz de bus: 2 x RJ45

Alimentación: 24 V CC (-15 %/+20 %)

Consumo de corriente desde el bus de superficie: 70 mA + (∑ corriente del bus de superficie/4)

Consumo de corriente desde el bus de superficie: carga

Alimentación del bus de superficie: 2000 mA

Contactos de alimentación: máx. 24 V CC/máx. 10 A

Aislamiento eléctrico: 500 V (contacto de alimentación/tensión de alimentación/Ethernet)

Inmunidad/emisión CEM: conforme a EN 61000-6-2/EN 61000-6-4

Humedad relativa: 95 %, sin condensación

Resistencia a vibraciones/choques: conforme a EN 60068-2-6/EN 60068-2-27

Protect. Clasificación/posición de instalación: IP20/variable
